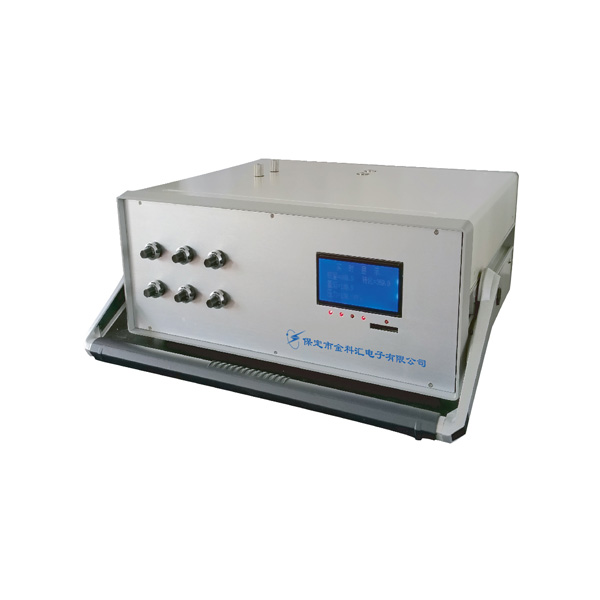

JKSP-1B便携式油色谱分析仪

主要功能及特点：

1、采用气相色谱法测定变压器油中溶解气体的组分含量，是判断变压器是否存在潜伏性故障，保障电网安全运行的有效手段。随着国民经济的快速发展，越来越多的变压器等大型设备设在了远离城市的偏远地区，当这些大型变压器出现异常需要进行跟踪试验时，按照传统方法将样品取回试验室再进行分析，不但影响了数据的时效性，也耗费了大量的人力和物力。

2、便携式变压器油色谱分析仪采用小型化、模块化和数字化的设计理念开发出的集色谱检测、分析、诊断一体的智能化仪器，整机体积小、重量轻，便于携带到现场进行快速分析；仪器采用经典的三检测器流程，配有独特设计的微型热导、氢焰检测器，一次进样，7分钟内即可完成绝缘油中溶解的H2、CO、CO2、CH4、C2H4、C2H6、C2H2等7种气体组分含量的全分析，并通过配备的工作站对变压器存在的潜伏性故障进行分析和判断，其分析数据与传统的试验室色谱仪数据完全一致。

3、主要用于现场对变压器油色谱分析，可及时对变压器故障进行分析。弥补了实验室色谱分析的不足，给电力系统带来良好的经济效益和社会效益。

4、检测浓度（ppm）：

5、重复性：＜3%     偏差：＜1%

6、执行标准：

GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》

GB/T 7252-2001《变压器油中溶解气体分析和判断导则》

DL/T 703-1999《绝缘油中含气量的气相色谱测定法》

主要技术指标：

1、采用电子流量显示，数字化显示。

2、全中文实现仪器温度的设置、显示等操作

3、实现一键开机

4、全自动完成点火和电流设置等操作

5、数字化FID电子调零技术，增强仪器的抗干扰能力

6、内置静音空气泵，无需外接空气气源（选配）

7、断气、断电、超温、零度等全套保护功能

8、分析周期：<8min

9、环境温度：0℃～40℃

10、温控精度：±0.1℃

11、主机外形尺寸：360×420×240（mm）

色谱软件：

1、在报告中自动给出三比值编码以及故障性质和典型例子。

2、可按采样点实现油样谱图库的管理（创建、增加、删除、修改、查询、排序）。

3.基于同一设备各次分析结果生成设备分析档案卡片，自动完成总烃增长、产气速率等计算。

4、可对同一采样点作出各气体组份含量随时间变化的趋势曲线。

5、可将多次的样品分析结果综合在一张报表中，并给出这些结果的平均值、标准偏差及相对标准偏差（RSD）。

6、有谱峰智能辨识技术，减少需要用户设置的谱图处理参数，基本实现判峰、基线校正、重叠峰分割的自动处理。

7、提供手工从拖尾峰上精确切割肩峰（小鼓包）的功能，以便对微量组份进行定量。

8、可通过“发送”功能将谱图文件（含分析结果）通过Internet发送给上级单位或权威部门分析、审核。

9、定量结果、备注性文字等可直接进入Access数据库。

10、两个通道谱图的有效部位可嫁接到一张谱图上，只要对一张谱图进行处理、计算和保存即可。

11、采用分割窗口技术，使表格和谱图显示在同一个文档窗口中，并且表格排列采用直观易用的页签形式，避免操作时需要在不同的屏幕界面间来回切换，界面布局紧凑，操作非常简捷。
