JKXB系列便携式变频谐振装置

JKXB系列电缆便携式变频谐振升压装置，采用了调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。

JKXB系列变频谐振升压装置采用了SPWM数字式波形发生芯片，频率分辨率16位，在20～300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了IPM模块，在重量下确保仪器稳定和安全。

JKXB系列变频谐振升压装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。

产品别称：变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、便携式电缆耐压试验装置

主要功能及特点：

1、35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置体积小，重量轻，便携式电缆耐压试验系统由此而诞生

2、本系统要求单个人能现场搬动的部件重量不超过30kg，要求两个人能现场搬动的部件重量不超过60kg，适合现场搬运

3、电源采用220V单相电源或380V单电源，方便现场取电

4、电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求

5、110kV及以上电压等级电缆耐压试验采用油浸式电抗器，在单体重量超过100kg时，可选配我公司小型电动吊车

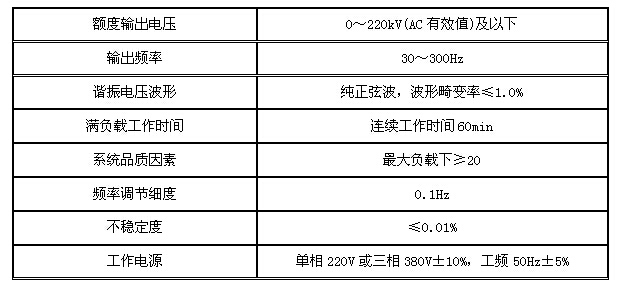

主要技术参数：
